3D 보조기기 정보
| 카테고리 | 식사 | 저작권 | 저작권 표시-동일조건변경허락(CC BY-SA) |
|---|---|---|---|
| 사용 재료 | PETG 권장, PLA | 내부 밀도 | 20% 이상 |
| 보조기기 크기 | 35 × 68 × 20 mm | 출력 시간 | 50분 |

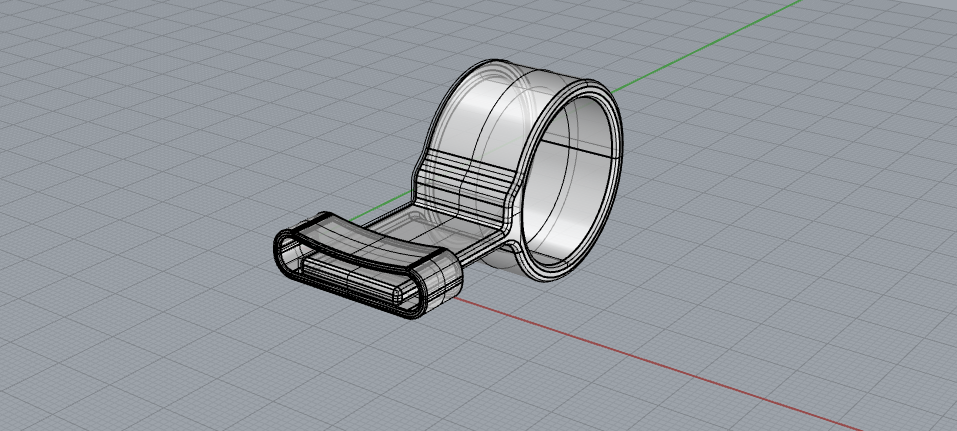

| 설계 프로그램 | Rhino 6 | 3D 프린터 | Bambu Lab H2S |
| 영상 URL | 변경 보조기기 | 신개념 식사 보조기구 |
보조기기 제작 과정 및 기능
적층 높이 | 0.2mm | 외벽 두께 | 0.8mm |
서포트 | x | 브림 | x |
위험요소 | 적음 | 파손우려 | 적음 |
출력방향 | 손가락 삽입부가 위로 가도록 배치 | 제작 난이도 | 하 |

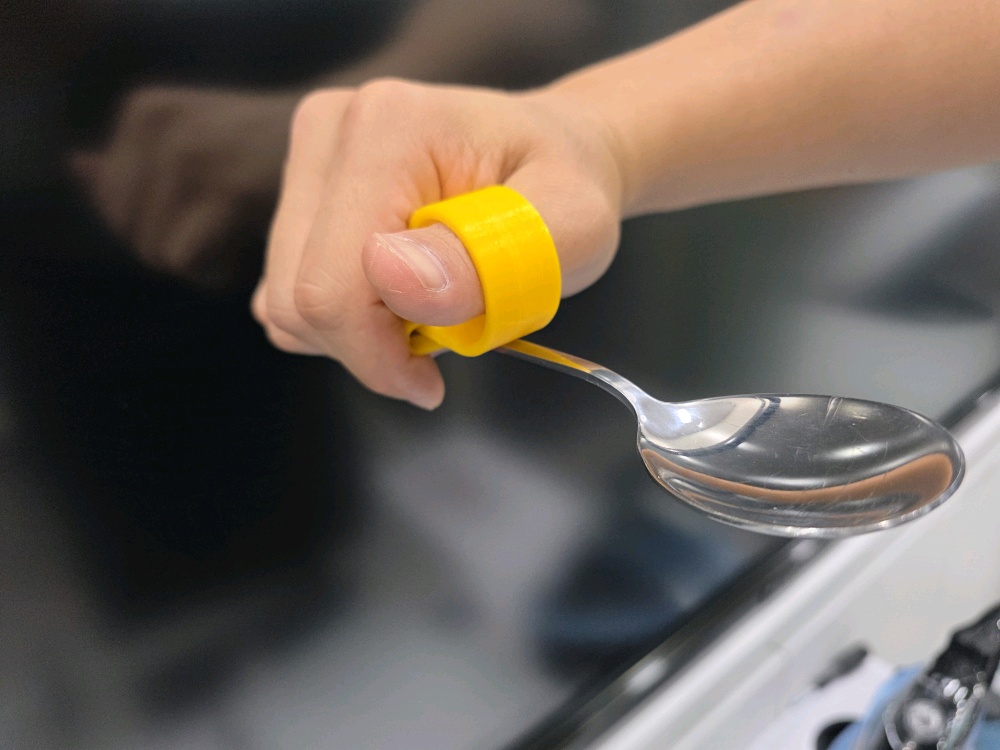

설명 | * 손의 파지 기능이 약하거나 손목 움직임이 제한된 사용자가 숟가락 또는 포크를 보다 안정적으로 사용할 수 있도록 돕는 3D 프린팅 기반 식사 보조기기. 엄지손가락에 착용하는 구조로 설계되어 기존 벨크로 방식보다 간편한 착용과 가벼운 사용감을 제공하는 것이 특징
* 사용목적 - 숟가락·포크의 손 고정 보조하여 손가락 파지 기능 보완 - 독립적인 식사 수행 지원을 통한 보호자 도움 감소
* 권장 대상 - 손가락 힘이 약하여 완전히 쥐기 어려운 사용자 - 손가락 쥐는 힘이 약하나 손목 조절 능력이 있는 사용자
* 사용방법 1. 식사 도구 준비 - 일반 숟가락 또는 포크 준비 - 손잡이 두께가 너무 두꺼운 제품은 사용 지양 2. 식사 도구 삽입 - 보조기기의 삽입부에 숟가락 또는 포크 손잡이를 끼운다. - 흔들림 여부를 확인한다. - 필요 시 고무줄 또는 실리콘 밴드로 추가 고정한다. 3. 엄지손가락 착용 - 엄지손가락을 착용부에 천천히 삽입한다. - 너무 강한 압박이 없는지 확인한다. - 손가락 움직임이 가능한지 확인한다. 4. 위치 조정 - 다음 항목을 확인하며 위치를 조정한다. - 숟가락 각도 - 손목 움직임 범위 - 입까지 도달 가능 여부 - 손목 피로도
* 사용 시 주의사항 - 강한 비틀림 금지 - 고온 주의(PLA 재질의 경우 고온의 열탕 소독 금지, 전자레인지 사용 금지, 차량 내부 장시간 보관 금지 - 위생 관리(음식 접촉 후 즉시 세척, 균열 발생 시 사용 중단, 변색·냄새 발생 시 재출력 권장) | ||
① 안전성 검증 아이템 선정
- 아이템명: 신개념 식사 보조기구
- 조회수 10,890건으로 식사 보조기구 중 조회수가 높음
- 공모전 출품작으로 등록되었으며 등록된 제작 데이터가 부족함
- 보조기기 크기, 출력시간, 적층 정보 등이 등록되어 있지 않음
② 구조적 안잔성 시뮬레이션 및 검증

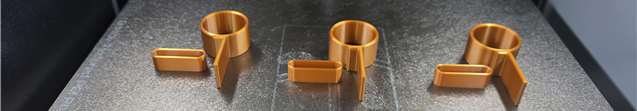

- 권장 조건 및 임의 조건 비교 출력
| ||
| [권장 조건]
|
|

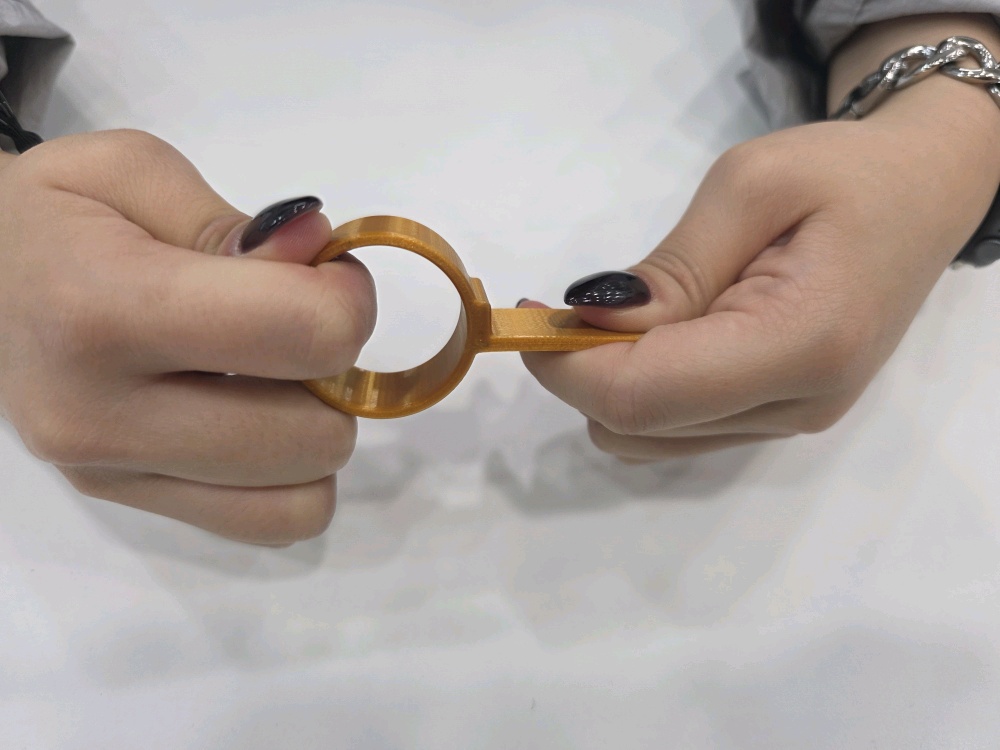

- 하중을 받는 상황에서 어떻게 반응하는지 실제 출력물의 파손 테스트
: 권장 조건 이하로 출력하였을 경우에도 인장 강도로 받는 하중에 문제가 없었음
: 모서리, 파손 위험에 대한 위험요소는 없었음

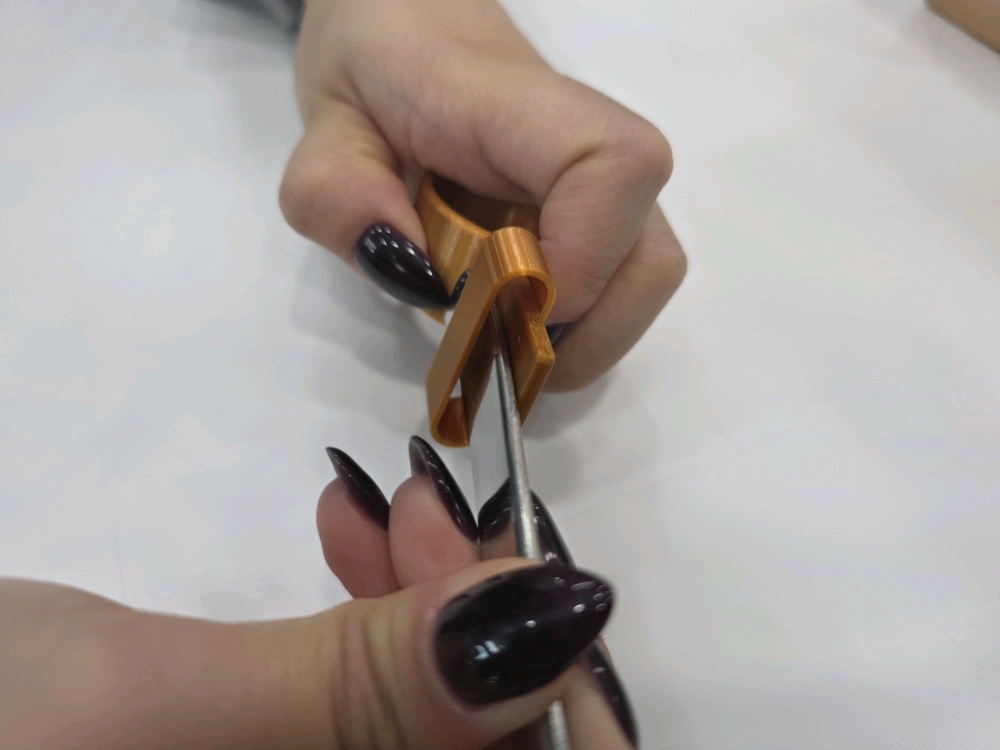

: 숟가락과 포크 결합을 시도 시 결합이 되지 않는 문제가 발생하였음
: 엄지에 고정하여 사용하는 등록 사용법으로는 숟가락 사용 어려울 수 있을 것으로 판단됨
 |  |

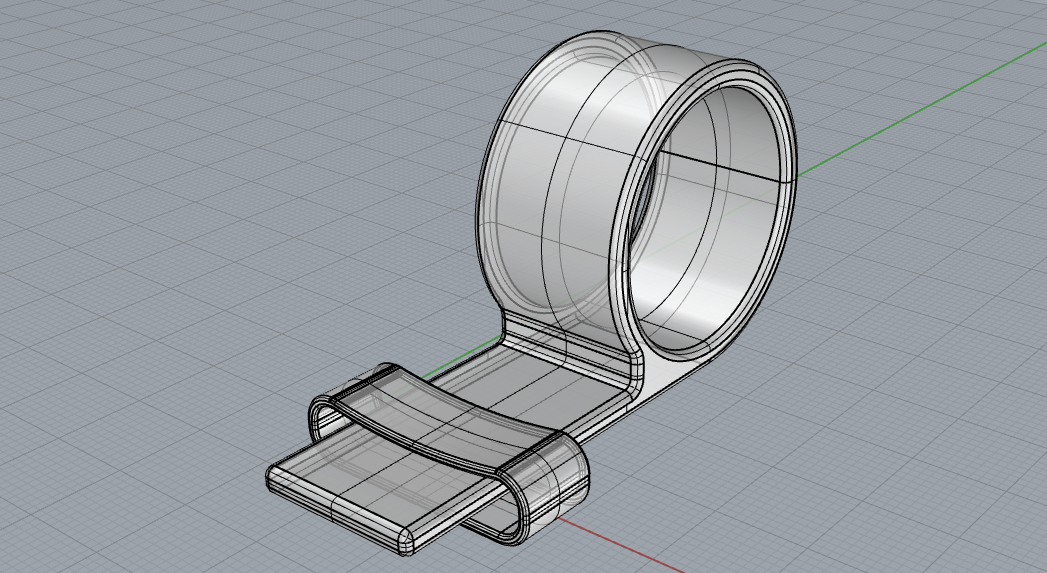

③ 설계 변경
- 근본적으로 등록된 아이템의 설계 변경을 통한 보완
: 숟가락, 포크가 결합되지 않는 디자인적인 문제를 설계 변경
: 기존 디자인을 바탕으로 식기류 안쪽으로 고정할 수 있도록 설계 변경
|

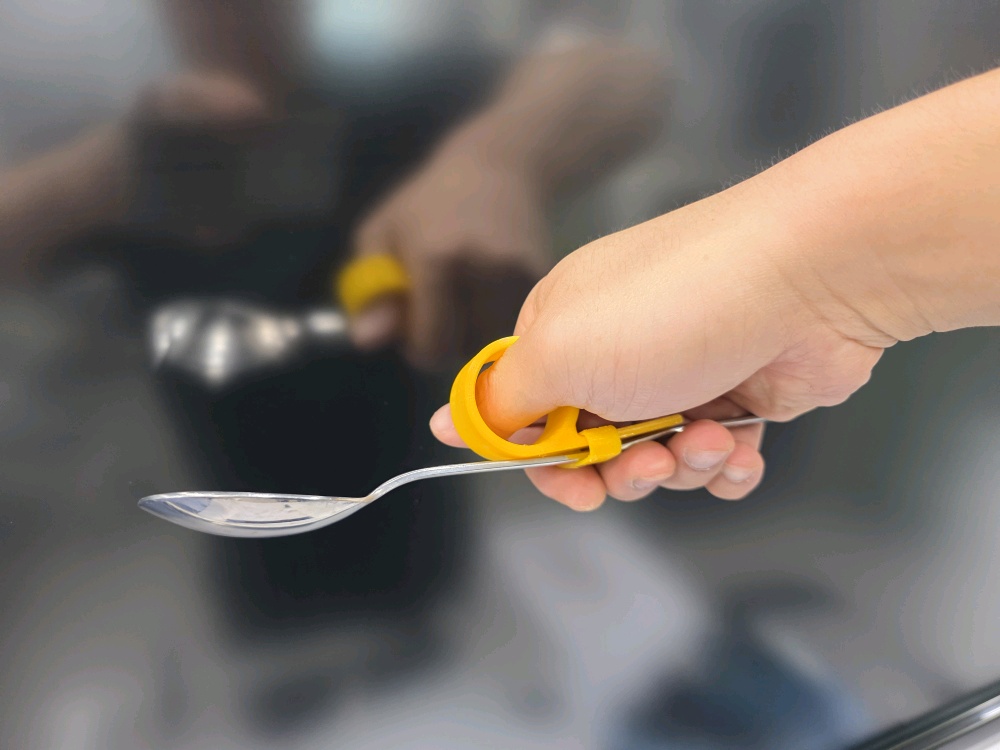

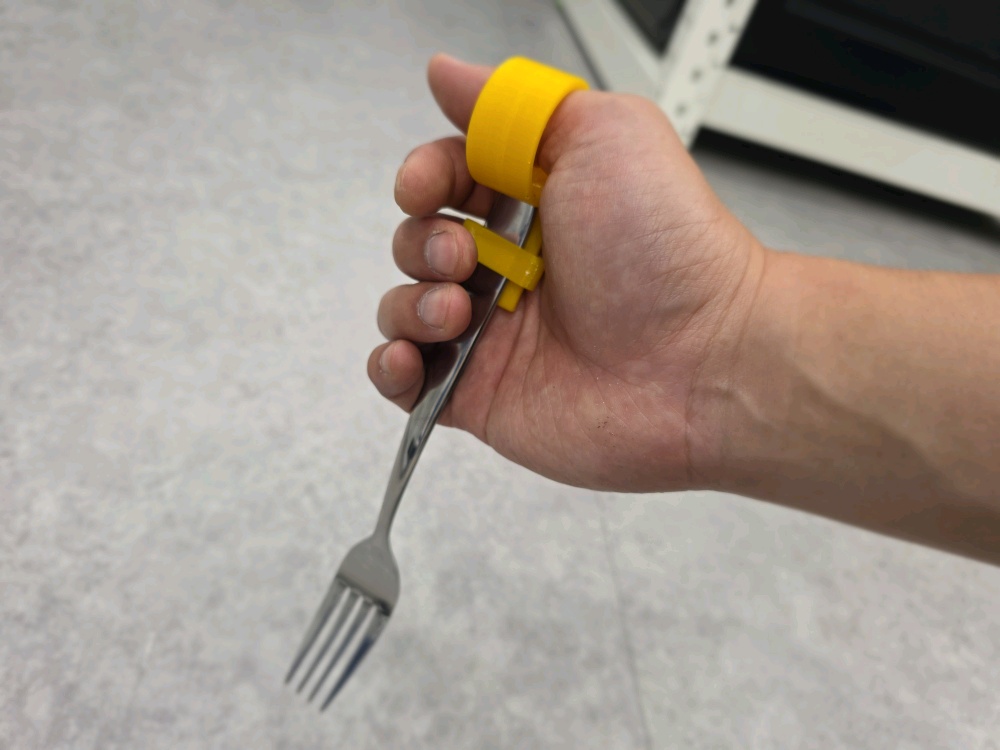

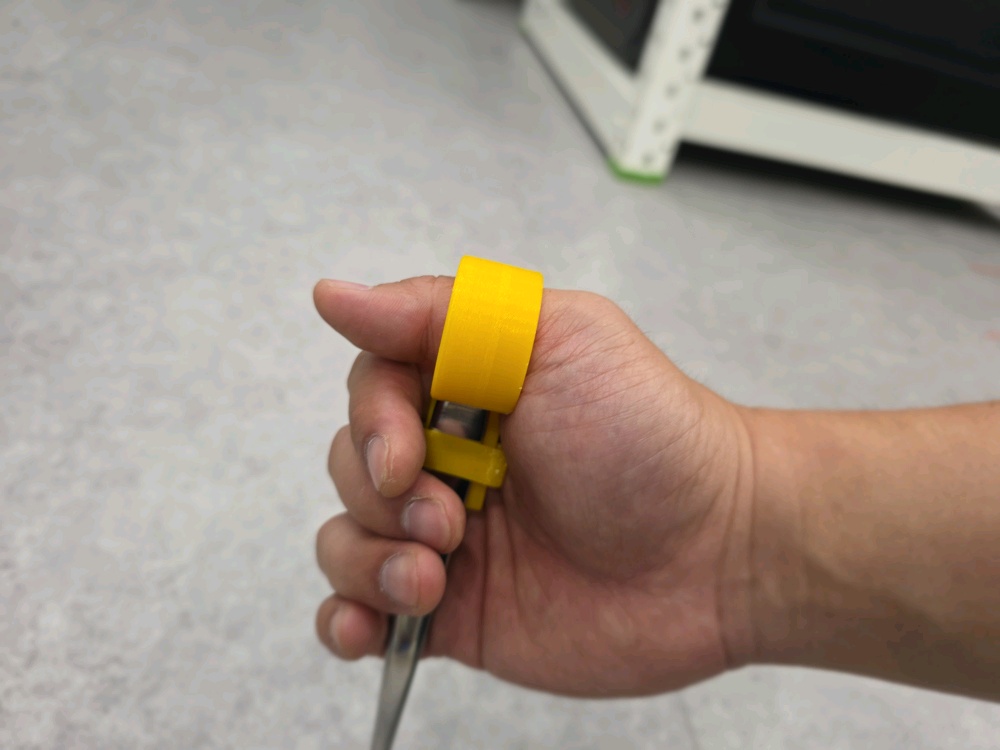

- 제작 결과
 |  |
 |  |
