3D 보조기기 정보
| 카테고리 | 컴퓨터 접근 | 저작권 | 저작권 표시-동일조건변경허락(CC BY-SA) |
|---|---|---|---|
| 사용 재료 | PLA, 마이크로스위치, 오디오케이블 | 내부 밀도 | 30% |
| 보조기기 크기 | 60*60*40(mm) | 출력 시간 | 2시간 |
| 설계 프로그램 | rhino 7 | 3D 프린터 | Moment M400 |
| 영상 URL | 변경 보조기기 |
보조기기 제작 과정 및 기능

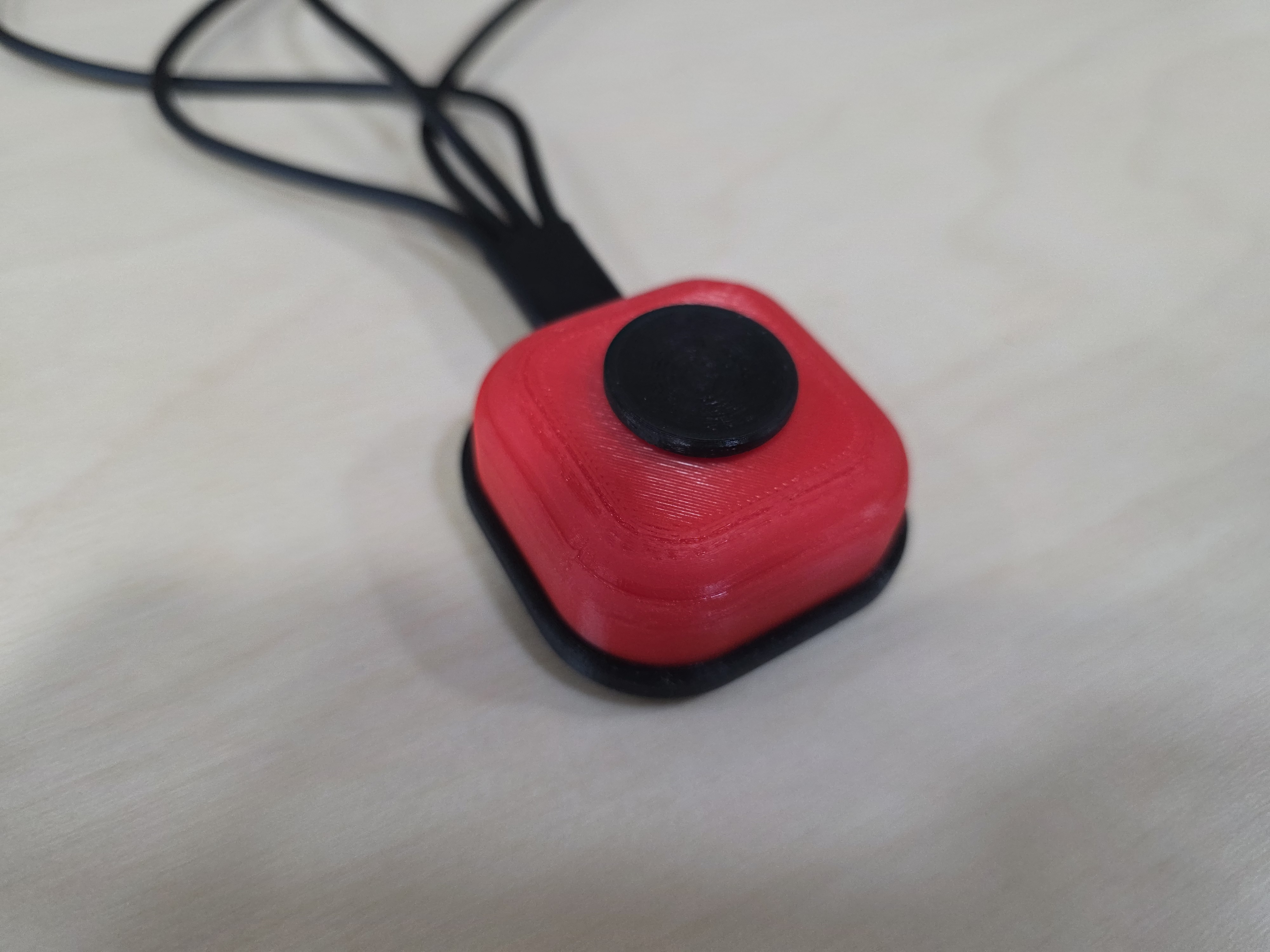

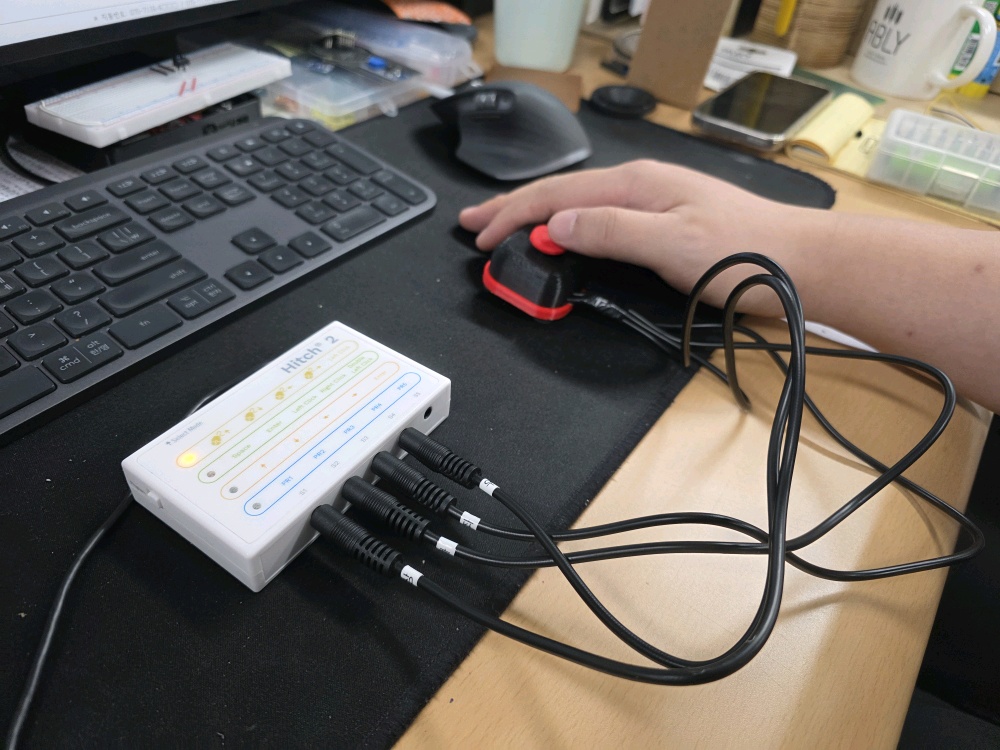

본 기기는 엄지를 이용해 방향 입력이 가능한 초경량 조작형 조이스틱으로, 스위치 인터페이스나 닌텐도 플렉스 컨트롤러와 연결해 사용할 수 있도록 설계되었습니다.
특히 엄지의 움직임은 있으나 근력이 매우 약해 기존 상·하·좌·우 스위치 조작이 어려운 사용자를 위해, 극히 적은 힘으로도 입력이 가능하도록 구조와 내부 부품을 새롭게 구성한 것이 특징입니다.

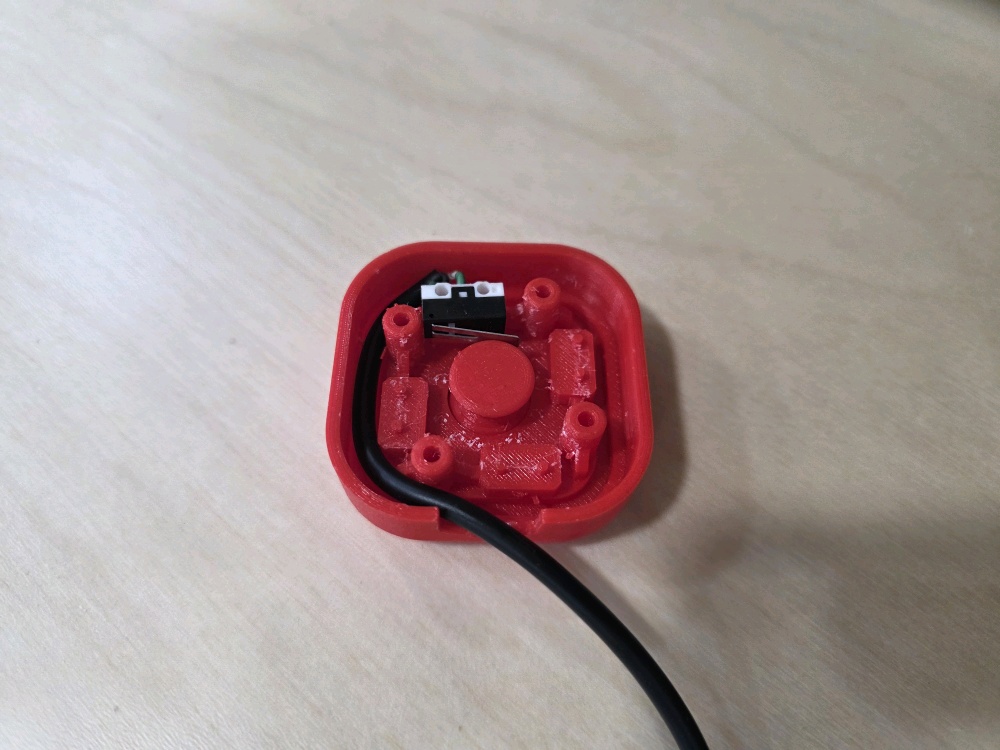

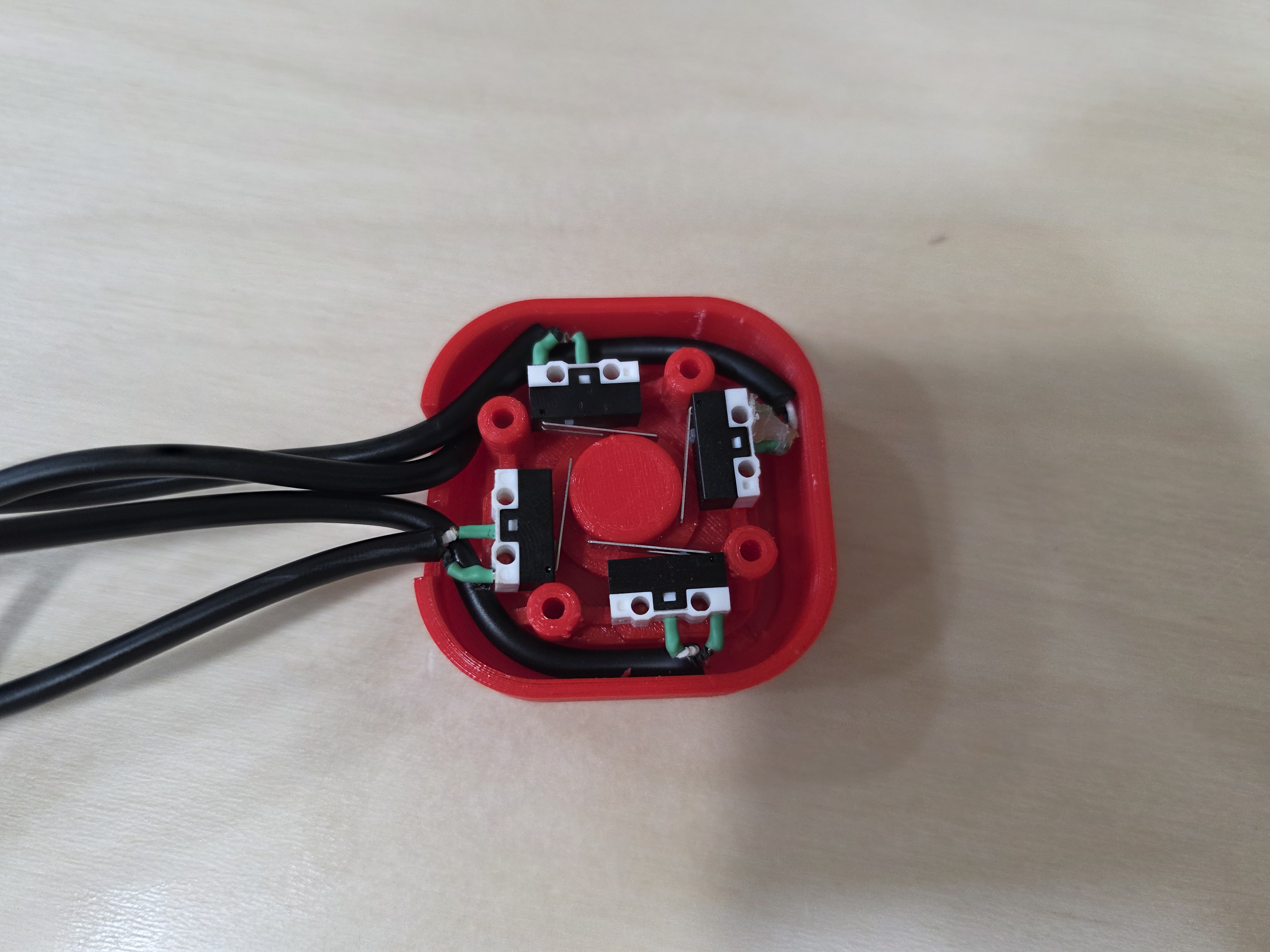

조이스틱 내부에는 고감도 마이크로 스위치와 오디오 케이블 연결 구조를 적용해 안정적인 신호 전달이 가능하도록 하였으며 외형과 지지 구조는 모두 3D 프린터 출력물로 제작하여 사용자 손 크기와 움직임 범위에 맞춘 맞춤형 설계가 가능하도록 했습니다. 레버 길이와 상단 캡 형상은 미세한 힘에도 반응할 수 있도록 조정되었고, 접촉 면적을 넓혀 손가락 부담을 최소화하였습니다. 이를 통해 손가락 근력이 극히 약한 사용자도 반복적인 입력을 안정적으로 수행할 수 있습니다.
해당 맞춤 조이스틱은 중증 장애 사용자의 환경 제어, 게임, 의사소통 보조기기 연동 등 다양한 상황에서 활용될 수 있도록 개발되었습니다.
 |  |
 |  |
