3D 보조기기 정보
| 카테고리 | 학습 | 저작권 | 저작권 표시-비영리-동일조건변경허락(BY-NC-SA) |
|---|---|---|---|
| 사용 재료 | PLA, 3mm 폼 | 내부 밀도 | 20% |
| 보조기기 크기 | 57.2*100.8*27(mm) | 출력 시간 | 1시간 35분 |
| 설계 프로그램 | Inventor 2022 | 3D 프린터 | M350 |
| 영상 URL | 변경 보조기기 |
보조기기 제작 과정 및 기능
- 손에 고정하여 필기구를 사용할 수 있는 필기 보조기기
[제작 방향]
- 기존 사용하던 식사 보조기기와 동일한 형태로 제작
- 다양한 사이즈의 펜을 사용할 수 있도록 나사로 펜을 결합하는 방식
[제작]
- 왼손용 필기 보조기기
* 57.2*100.8*27(mm) 사이즈
- * 지름 13(mm)이내의 펜을 끼워 사용할 수 있음
* 4mm 나사 구멍으로 나사와 너트 이용하여 펜을 고정하는 방식
- * 3mm 폼을 내부에 덧대 사용자의 손의 부담을 줄이고 편안한 사용이 가능하도록 제작함
- * PLA 소재, 채움: 20%

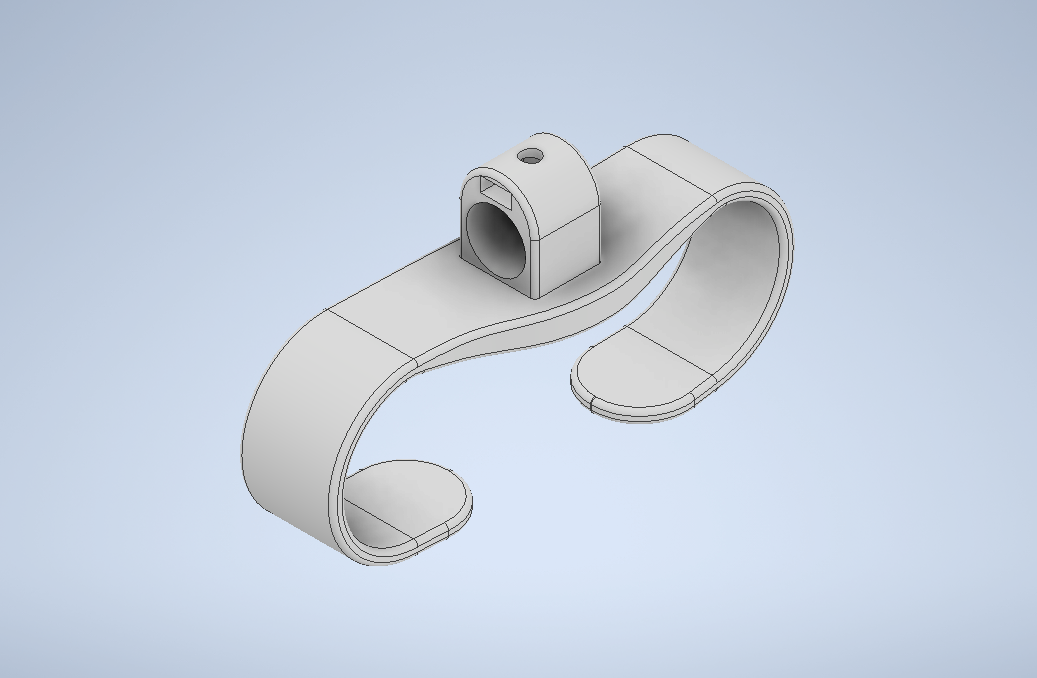

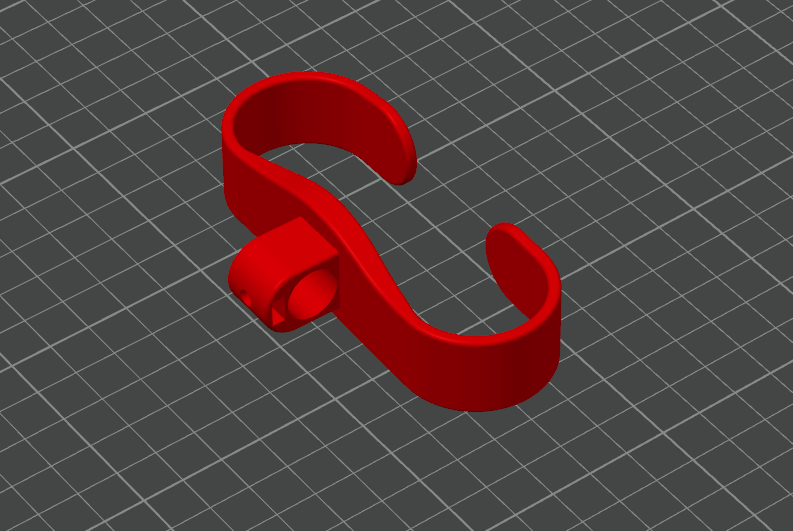

도면 사진 | STL 사진 |
 |  |

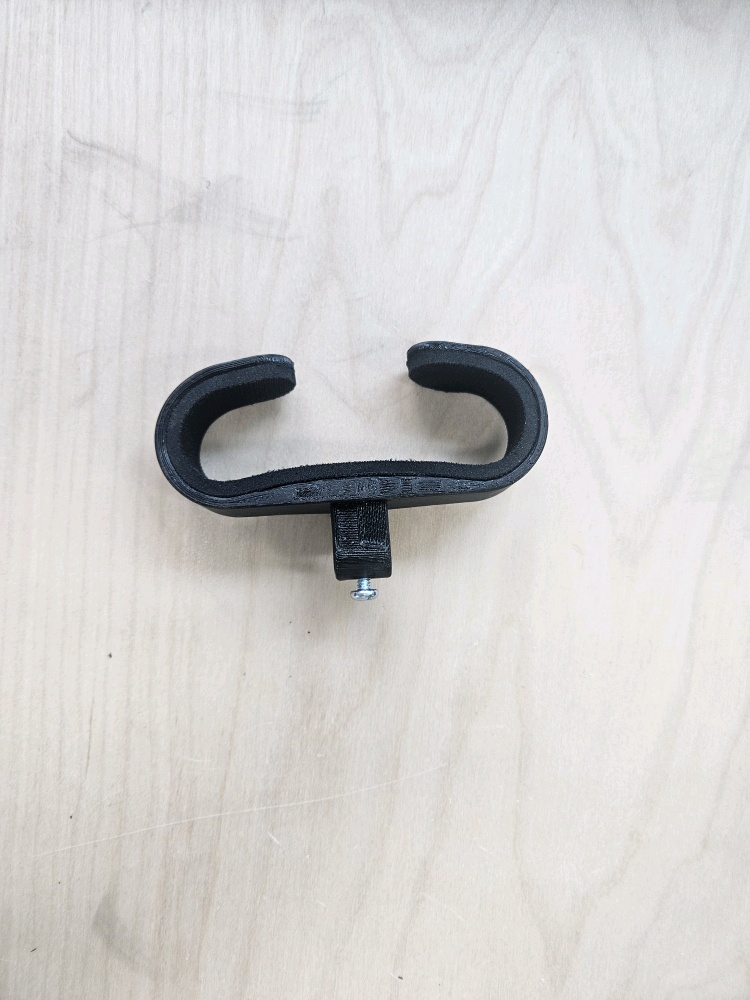

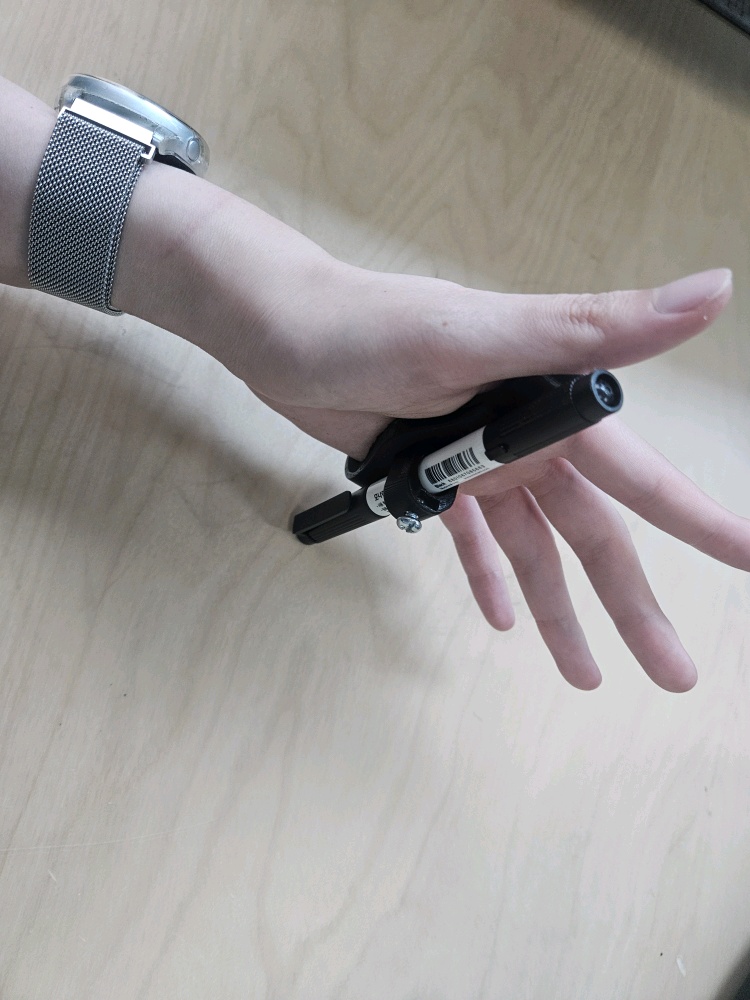

출력 사진 | |
 |  |
