3D 개조/제작
3D프린터로 제작된 다양한 보조기기를 만나보세요.
확대/축소: 마우스 스크롤
회전: 좌측 드래그
위치 이동: 우측 드래그
도면을 처음 위치로 되돌리고 싶은 경우 상단의 “스케일 조정“ 버튼을 눌러주세요.
3D 보조기기 정보
| 카테고리 | 일상생활 | 저작권 | 저작권 표시-비영리-동일조건변경허락(BY-NC-SA) |
|---|---|---|---|
| 사용 재료 | PLA, TPU | 내부 밀도 | 20%, 10% |
| 보조기기 크기 | 260*100*67.4(mm) | 출력 시간 | 30시간 |
| 설계 프로그램 | 3D 프린터 | M350 | |
| 영상 URL | 변경 보조기기 |
보조기기 기능 및 사용방법

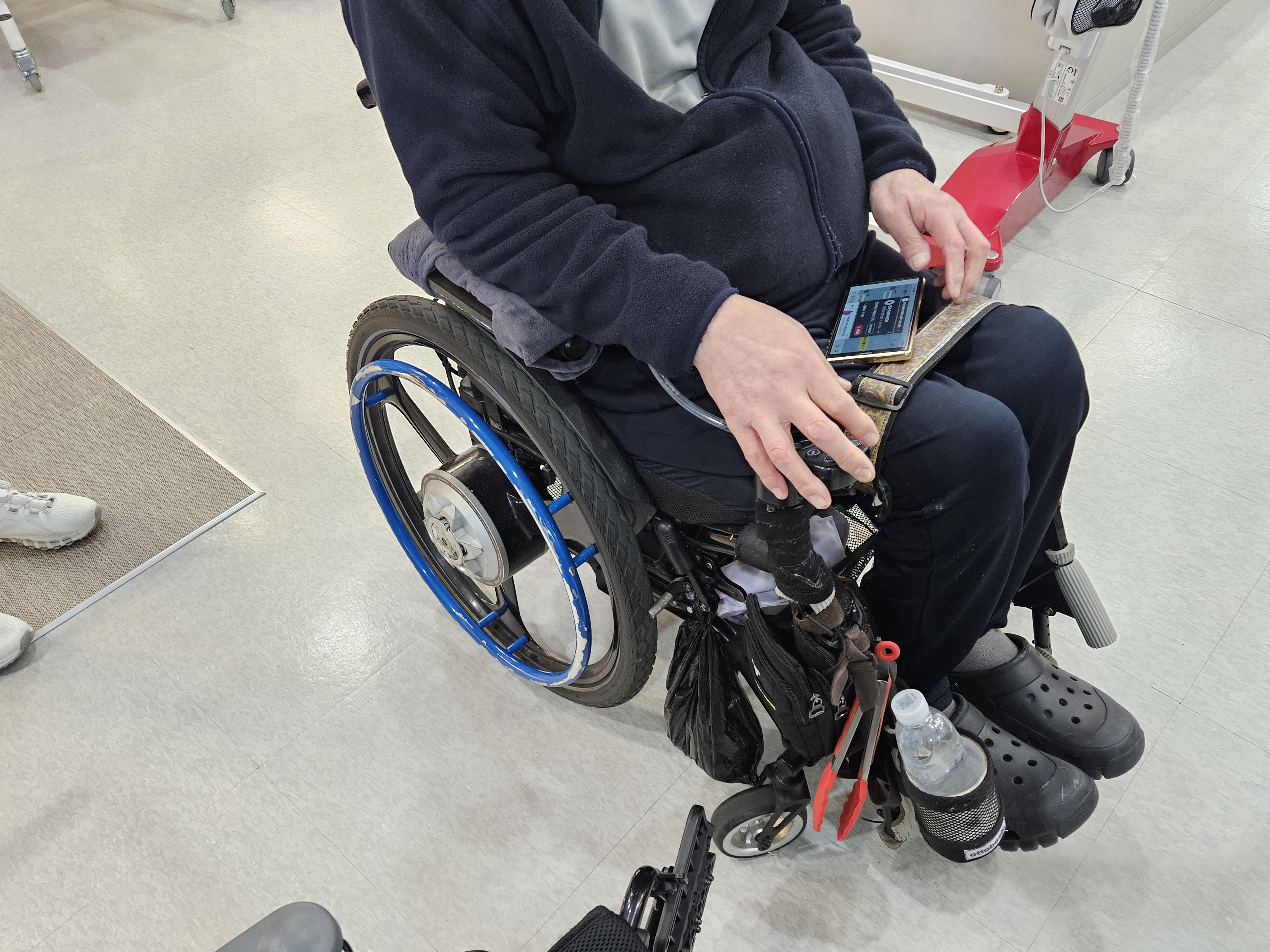

- 수동휠체어 사용 시 팔을 거치할 수 있는 팔걸이 패드
[제작 방향]
- 현재 사용 중인 수동휠체어 팔 거치부에 끼워 사용하는 방식으로 제작
- 기존 거치부가 원형으로 각도 고정을 위해 팔 거치부 분해 후 타공하여 팔걸이 패드 결합하여 고정하는 방식으로 제작
[제작]
- 수동휠체어 팔걸이 패드
* 260*100*67.4(mm) 사이즈
* 6mm 나사 구멍 타공하여 나사와 너트 사용하여 거치부에 고정
* 상단부위는 TPU, 하단부위는 PLA로 출력 후 부착하여 단단한 고정 및 편안한 사용이 가능한 방식
*PLA 소재, 채움: 20%
*TPU 소재, 채움: 10%

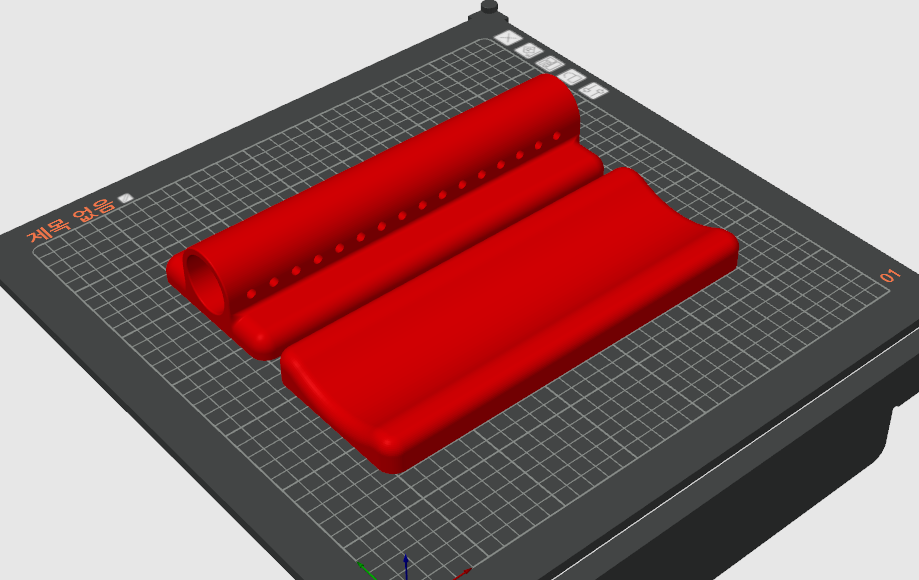

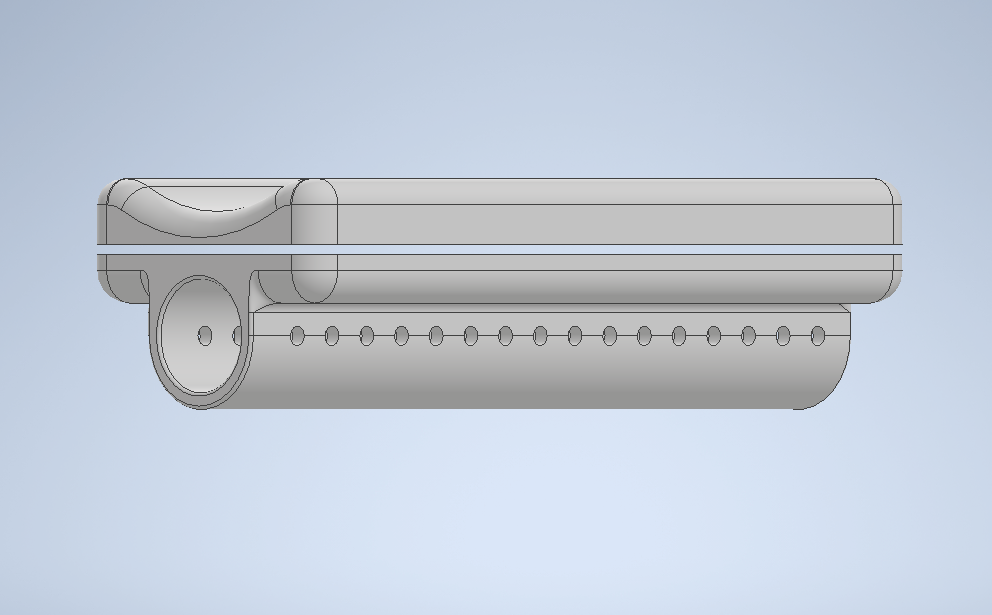

도면 사진 | STL 사진 |
 |  |

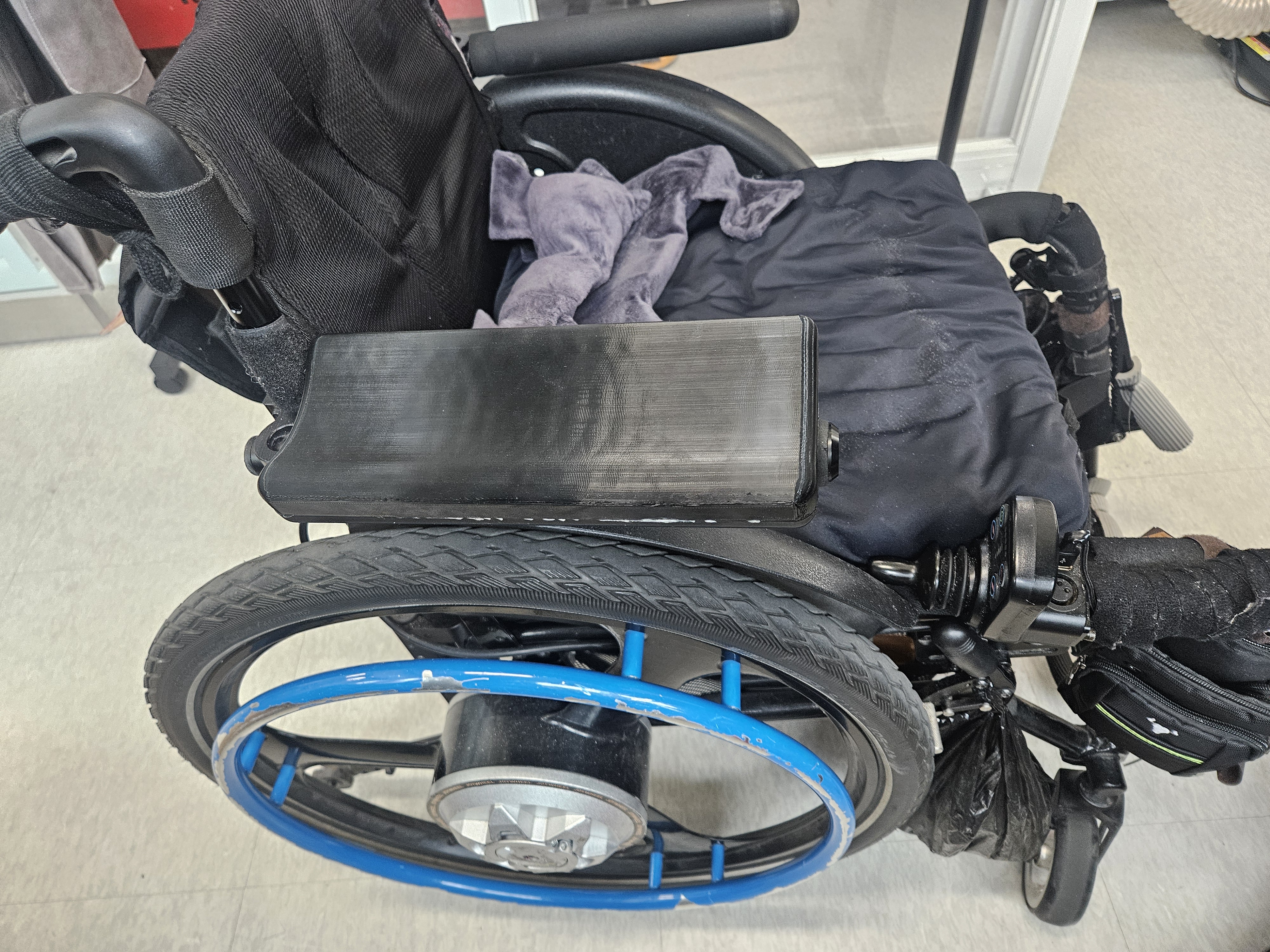

출력 사진 | |
 |  |
