수동휠체어 팔걸이 개조제작
- 자세유지
- 경기도재활공학센터
- 2026-10-28
- 148
- 목공
- 저작권 표시-비영리-동일조건변경허락(BY-NC-SA)
일반 보조기기 정보
| 카테고리 | 자세유지 | 저작권 | 저작권 표시-비영리-동일조건변경허락(BY-NC-SA) |
|---|---|---|---|
| 사용 재료 | 자작나무 12T, 볼트(M5), 번데기너트, 에바스펀지, 홀 스티커 | 보조기기 크기 | 100*285 |
| 사용 기자재 및 공구 | CNC, 루터기, 망치, 육각렌치 | 설계 프로그램 종류 | 라이노 |
| 제작방법 | 목공 | ||
| 영상 URL | 변경 보조기기 | ||
보조기기 제작 과정 및 기능

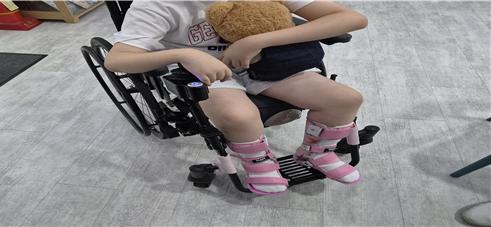

토도아이를 사용하는 청소년이 근골격계 변형 및 자세 유지의 어려움으로 팔을 들어 컨트롤러 조작을 함
현재 문제점

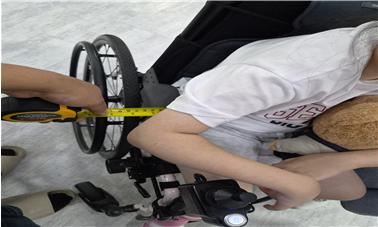

- 팔꿈치가 팔걸이패드에서 밖으로 빠져 나옴
- 컨트롤러 거리가 멀어 컨트롤러를 잡기위해 어깨 및 상체가 앞으로 나옴
제작요청사항
- 팔꿈치를 올릴 수 있도록 팔걸이패드를 넓게 제작 요청
제작 과정

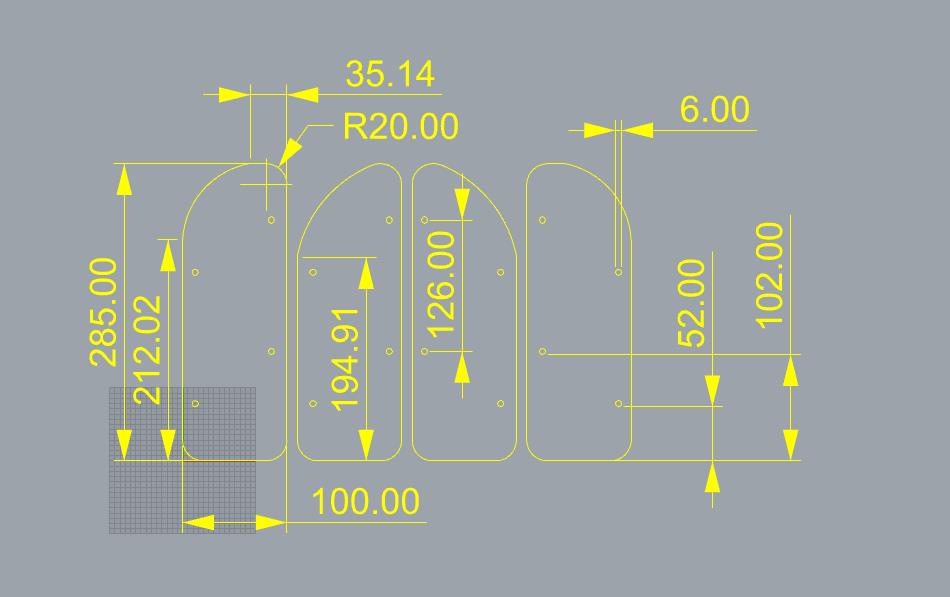

도면 설계

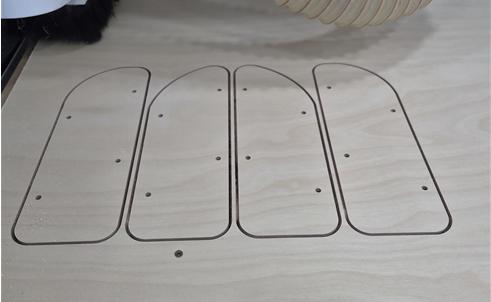

CNC가공

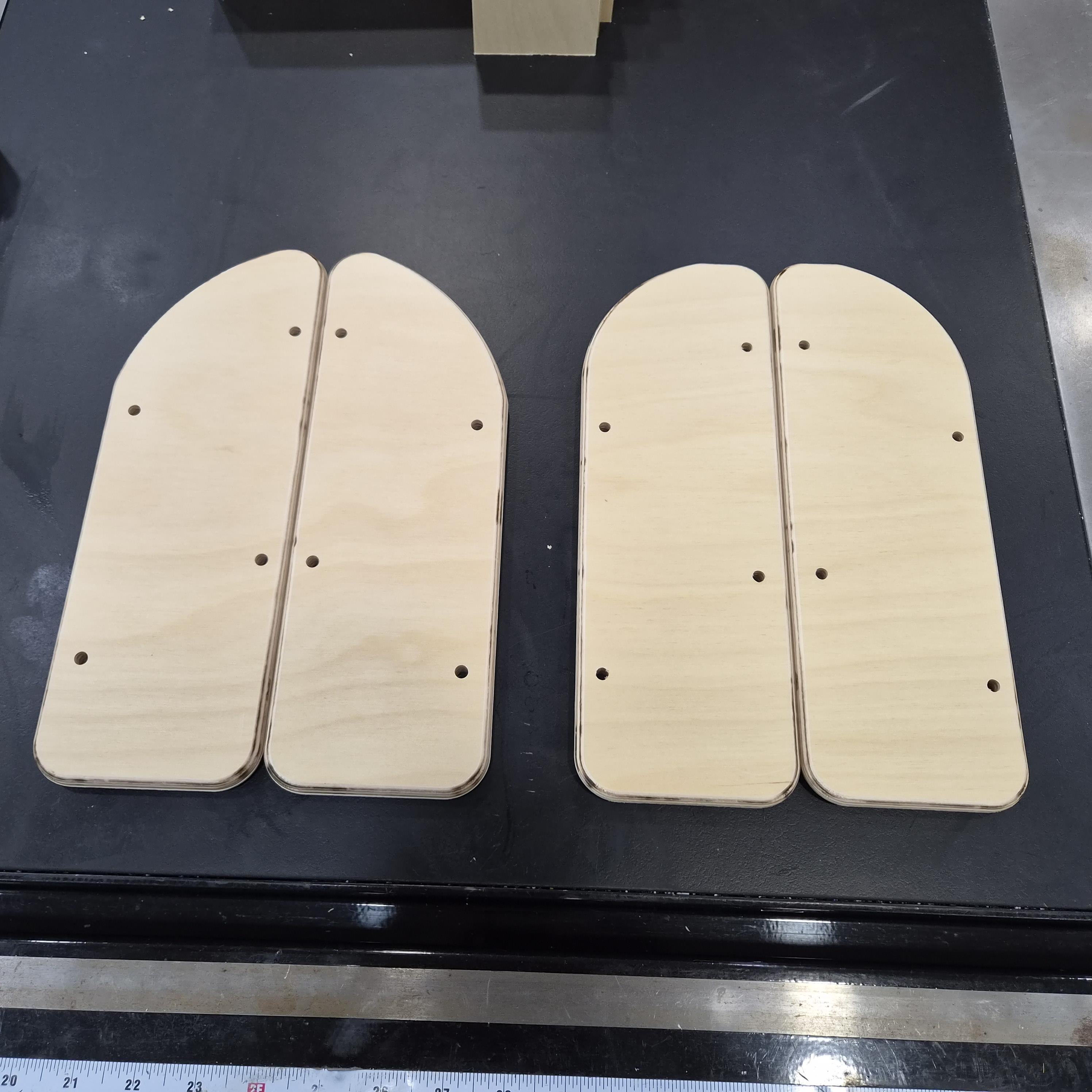

루터 작업

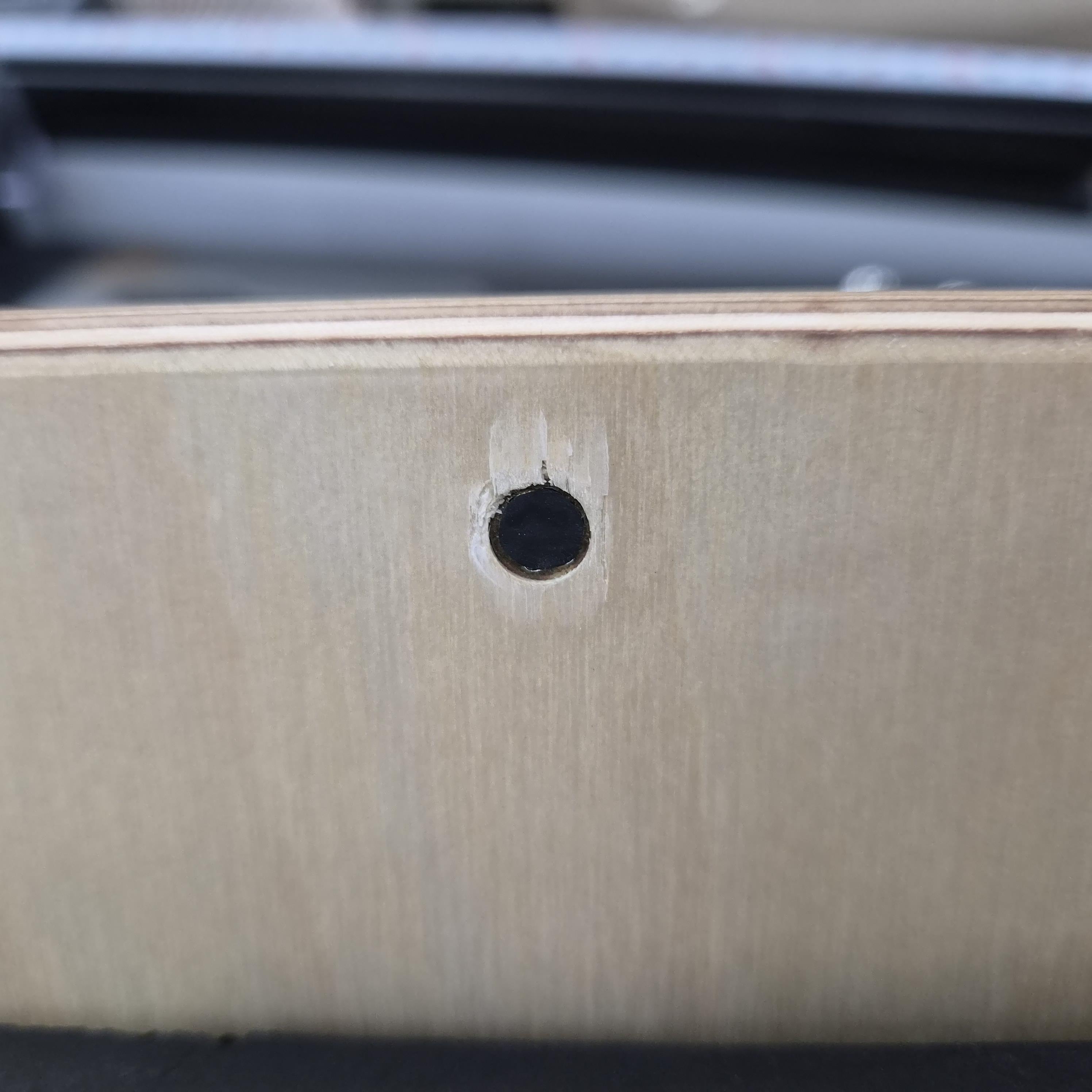

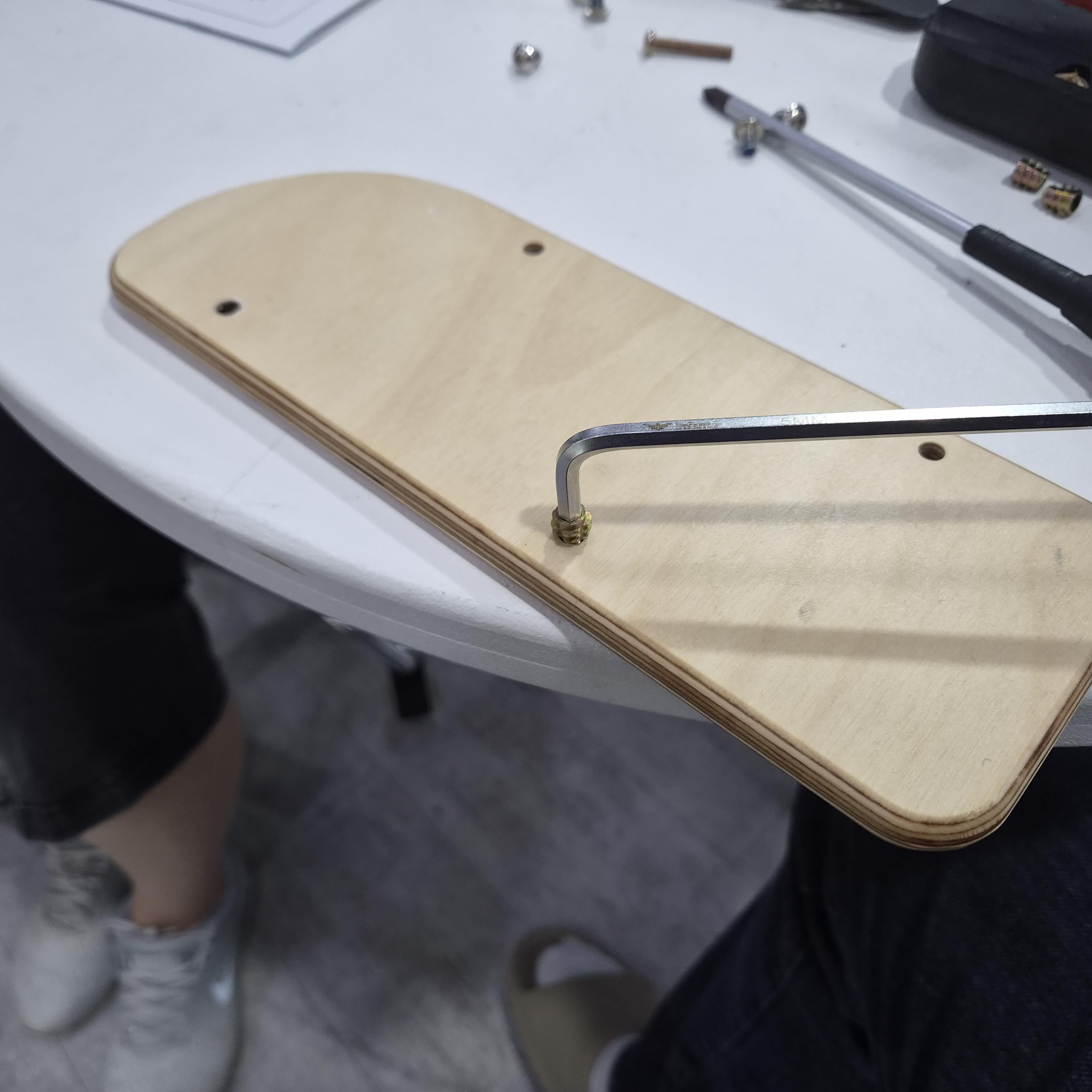

번데기 너트 삽입(M5)
에바스펀지 마감

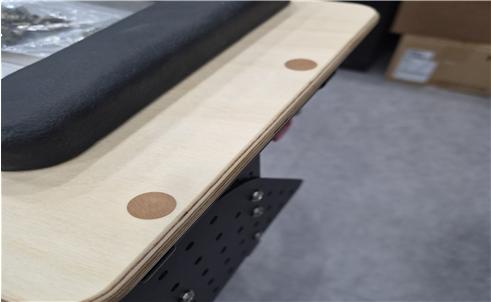

홀 스티커 부착

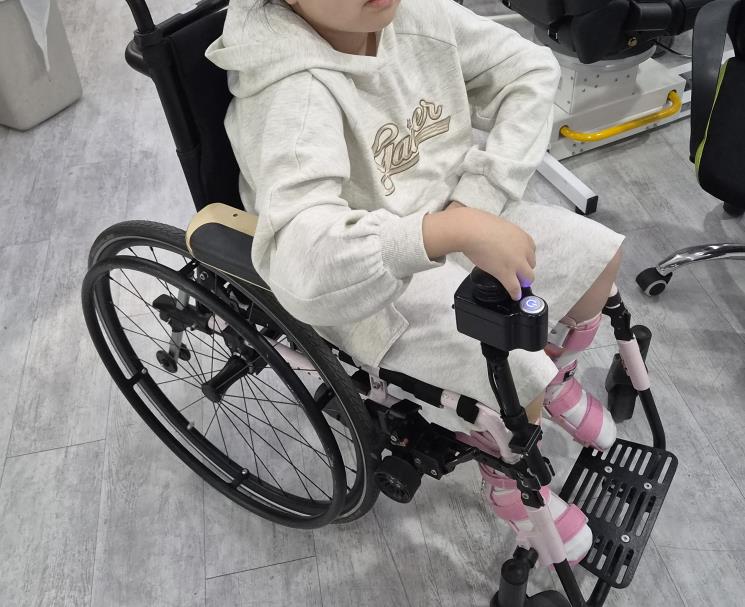

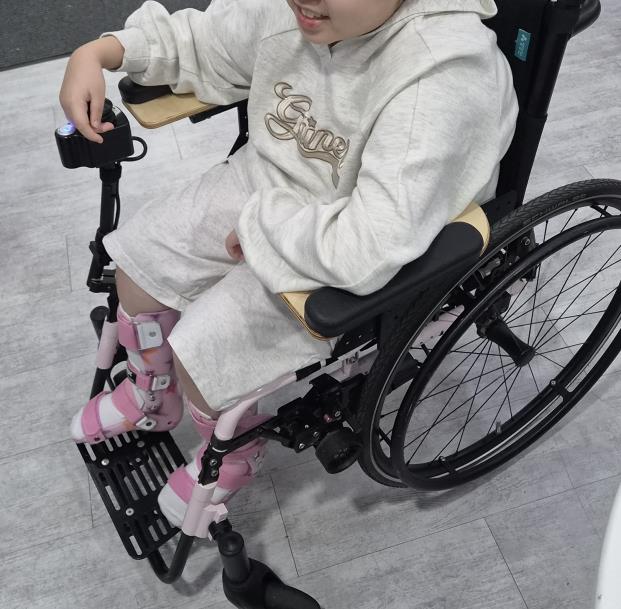

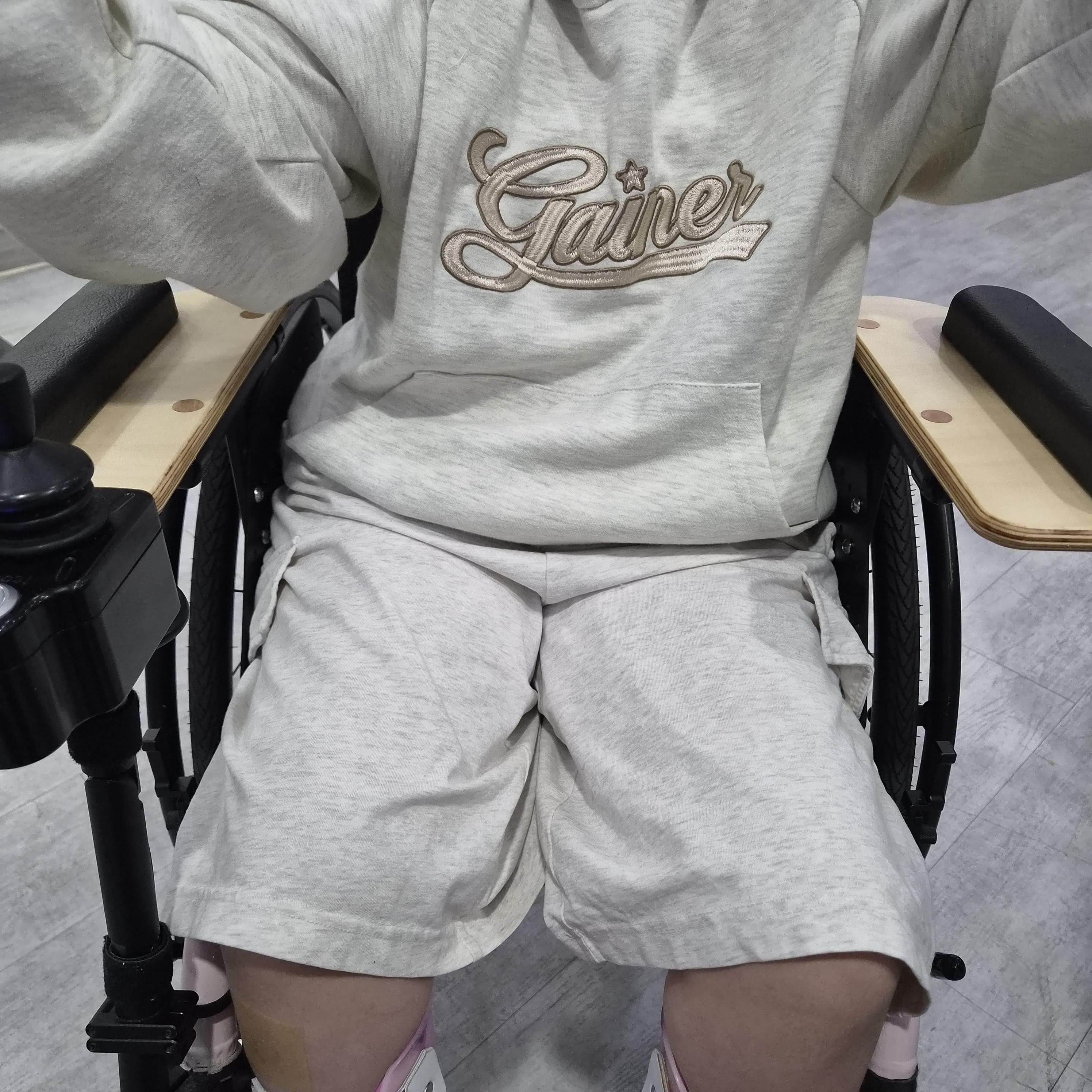

휠체어 적용
- 기존 팔걸이패드를 새로 제작한 목재에 결합하여 팔꿈치 지지에 도움
- 만약 목재 팔걸이가 파손 및 고장이 발생될 경우 기존 팔걸이패드를 사용할 수 있도록 함께 사용
- 팔걸이 결합 후 자세를 바르게 유지할 수 있도록 조이스틱 위치 세팅하고, 토도드라이브 사용 시 주의사항 안내함
